    ISO 4762 Hexagon Socket Head Cap Screws Dimensions

    Standard Dimensions for ISO 4762 Socket Head Cap Screws

    ISO 4762 Standard specifies the dimensions and requirements for hexagon socket head cap screws, widely used in mechanical and industrial assemblies worldwide. It defines head dimensions, socket sizes, thread specifications, and tolerances for consistent performance. This page includes detailed ISO 4762 dimensions, metric size charts, and engineering data for accurate selection.

    ISO 4762 is the international standard for hexagon socket head cap screws used in metric machinery, automotive assembly, and European pressure-equipment fabrication where ISO compliance is mandated by project specification. The dimensional envelope spans M1.6 through M64 with property classes 8.8, 10.9, and 12.9 in steel — for 304 stainless variants in pressure-vessel service, ASTM A193 Grade B8 material is the standard reference grade. ISO 4762 is harmonised with DIN 912 and is the metric equivalent of ASME B18.3.1M.

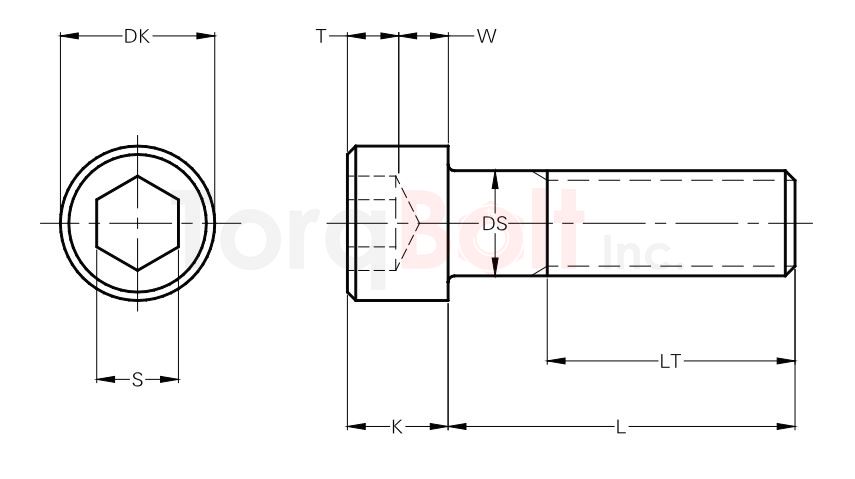

    HEXAGON SOCKET HEAD CAP SCREW METRIC THREAD

    ISO 4762 Dimensional Tables for ASTM A193 B8 Hexagon Socket Head Cap Screws

    ISO 4762 Socket Head Cap Screws Dimensions

    Thread (d) Pa bb
    ref.    		 dk da
    max.    		 ds ee, f
    min.    		 lf
    max    		 k r
    min.    		 sf t
    min.    		 v
    max.    		 dw
    min    		 w
    min.
    max.c max.d min. max. min. max. min. nom. max. min.
    M1,6 0,35 15 3,00 3,14 2,86 2 1,60 1,46 1,733 0,34 1,60 1,46 0,1 1,5 1,58 1,52 0,7 0,16 2,72 0,55
    M2 0,4 16 3,80 3,98 3,62 2,6 2,00 1,86 1,733 0,51 2,00 1,86 0,1 1,5 1,58 1,52 1 0,2 3,48 0,55
    M2,5 0,45 17 4,50 4,68 4,32 3,1 2,50 2,36 2,303 0,51 2,50 2,36 0,1 2 2,08 2,02 1,1 0,25 4,18 0,85
    M3 0,5 18 5,50 5,68 5,32 3,6 3,00 2,86 2,873 0,51 3,00 2,86 0,1 2,5 2,58 2,52 1,3 0,3 5,07 1,15
    M4 0,7 20 7,00 7,22 6,78 4,7 4,00 3,82 3,443 0,6 4,00 3,82 0,2 3 3,08 3,02 2 0,4 6,53 1,4
    M5 0,8 22 8,50 8,72 8,28 5,7 5,00 4,82 4,583 0,6 5,00 4,82 0,2 4 4,095 4,020 2,5 0,5 8,03 1,9
    M6 1 24 10,00 10,22 9,78 6,8 6,00 5,82 5,723 0,68 6,00 5,7 0,25 5 5,14 5,02 3 0,6 9,38 2,3
    M8 1,25 28 13,00 13,27 12,73 9,2 8,00 7,78 6,863 1,02 8,00 7,64 0,4 6 6,14 6,02 4 0,8 12,33 3,3
    M10 1,5 32 16,00 16,27 15,73 11,2 10,00 9,78 9,149 1,02 10,00 9,64 0,4 8 8,175 8,025 5 1 15,33 4
    M12 1,75 36 18,00 18,27 17,73 13,7 12,00 11,73 11,429 1,45 12,00 11,57 0,6 10 10,175 10,025 6 1,2 17,23 4,8
    M14 2 40 21,00 21,33 20,67 15,7 14,00 13,73 13,716 1,45 14,00 13,57 0,6 12 12,212 12,032 7 1,4 20,17 5,8
    M16 2 44 24,00 24,33 23,67 17,7 16,00 15,73 15,996 1,45 16,00 15,57 0,6 14 14,212 14,032 8 1,6 23,17 6,8
    M20 2,5 52 30,00 30,33 29,67 22,4 20,00 19,67 19,437 2,04 20,00 19,48 0,8 17 17,23 17,05 10 2 28,87 8,6
    M24 3 60 36,00 36,39 35,61 26,4 24,00 23,67 21,734 2,04 24,00 23,48 0,8 19 19,275 19,065 12 2,4 34,81 10,4
    M30 3,5 72 45,00 45,39 44,61 33,4 30,00 29,67 25,154 2,89 30,00 29,48 1 22 22,275 22,065 15,5 3 43,61 13,1
    M36 4 84 54,00 54,46 53,54 39,4 36,00 35,61 30,854 2,89 36,00 35,38 1 27 27,275 27,065 19 3,6 52,54 15,3
    M42 4,5 96 63,00 63,46 62,54 45,6 42,00 41,61 36,571 3,06 42,00 41,38 1,2 32 32,33 32,08 24 4,2 61,34 16,3
    M48 5 108 72,00 72,46 71,54 52,6 48,00 47,61 41,131 3,91 48,00 47,38 1,6 36 36,33 36,08 28 4,8 70,34 17,5
    M56 5,5 124 84,00 84,54 83,46 63 56,00 55,54 46,831 5,95 56,00 55,26 2 41 41,33 41,08 34 5,6 82,26 19
    M64 6 140 96,00 96,54 95,46 71 64,00 63,54 52,531 5,95 64,00 63,26 2 46 46,33 46,08 38 6,4 94,26 22
